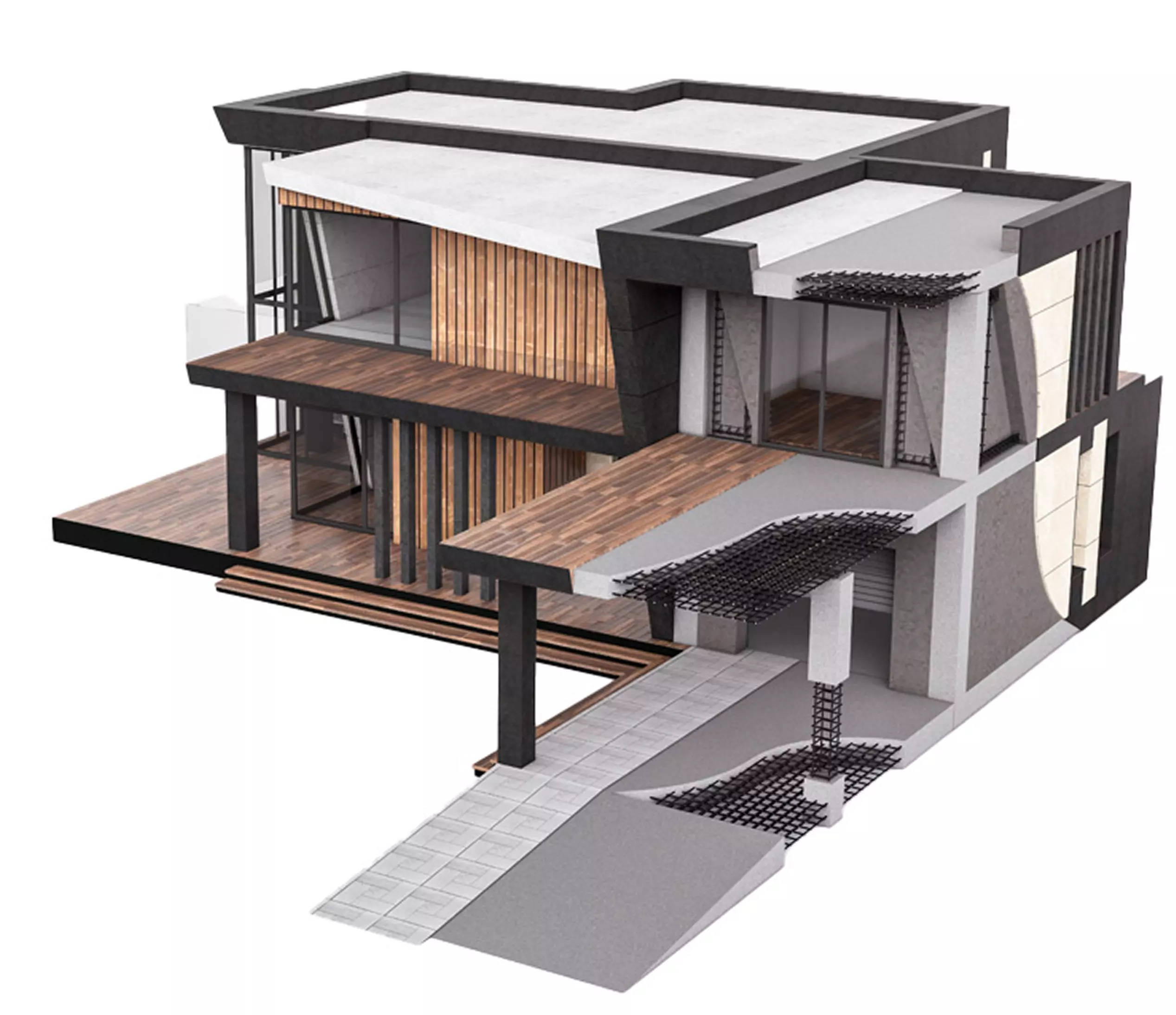

Строительство монолитных
энергоэффективных
зданий и сооружений

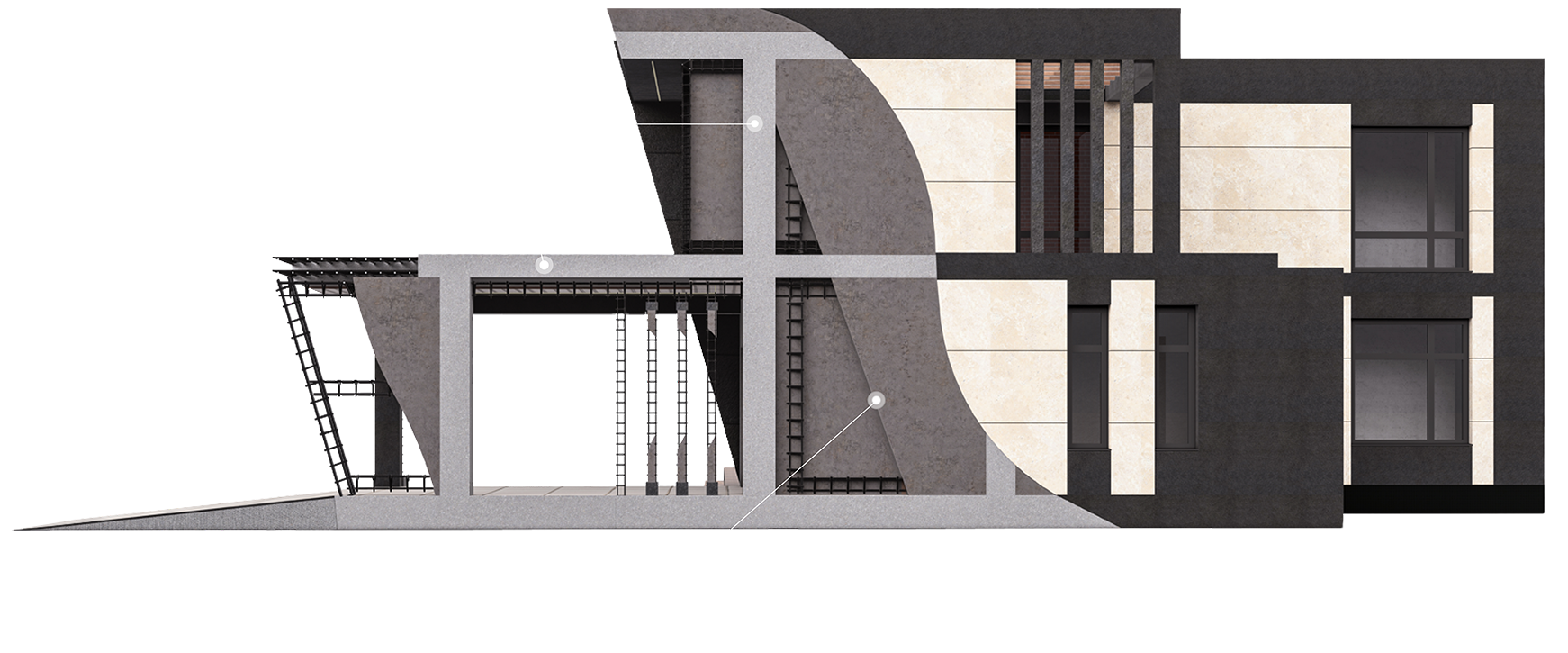

Монолитное строительство реализуется путем послойного бетонирования конструктивных элементов в инвентарной опалубке. Тип и конструкция фундамента определяются исключительно на основании результатов инженерно-геологических изысканий с учетом характера грунтов – пучинистых, просадочных, водонасыщенных. Проектное решение формируется так, чтобы обеспечить пространственную жесткость основания, равномерное распределение нагрузок на грунт и минимизацию неравномерных осадок, исключая необходимость устройства деформационных швов в уровне фундамента. Такой подход гарантирует надежность конструкции при любых инженерно-геологических условиях. Бетонированию фундамента предшествует комплекс работ нулевого цикла, включающий инженерно-геологическую и геодезическую разведку территории согласно СП 47.13330 «Инженерные изыскания для строительства. Основные положения» и СП 126.13330 «Геодезические работы в строительстве». После разработки котлована и устройства щебеночно-песчаной подготовки при необходимости выполняется бетонная подготовка из низкомарочного бетона, по которой устраивается гидроизоляция. Армирование фундаментной плиты производится вязаными пространственными каркасами из арматурного проката класса А500С по ГОСТ 34028-2016 «Прокат арматурный для железобетонных конструкций. Технические условия». Армирование рассчитывается на восприятие изгибающих моментов и поперечных сил от реактивного отпора грунта. Защитный слой бетона для нижней рабочей арматуры, контактирующей с грунтом, принимается не менее 40 мм при наличии бетонной подготовки в соответствии с требованиями СП 63.13330 «Бетонные и железобетонные конструкции. Основные положения» и СП 28.13330 «Защита строительных конструкций от коррозии».

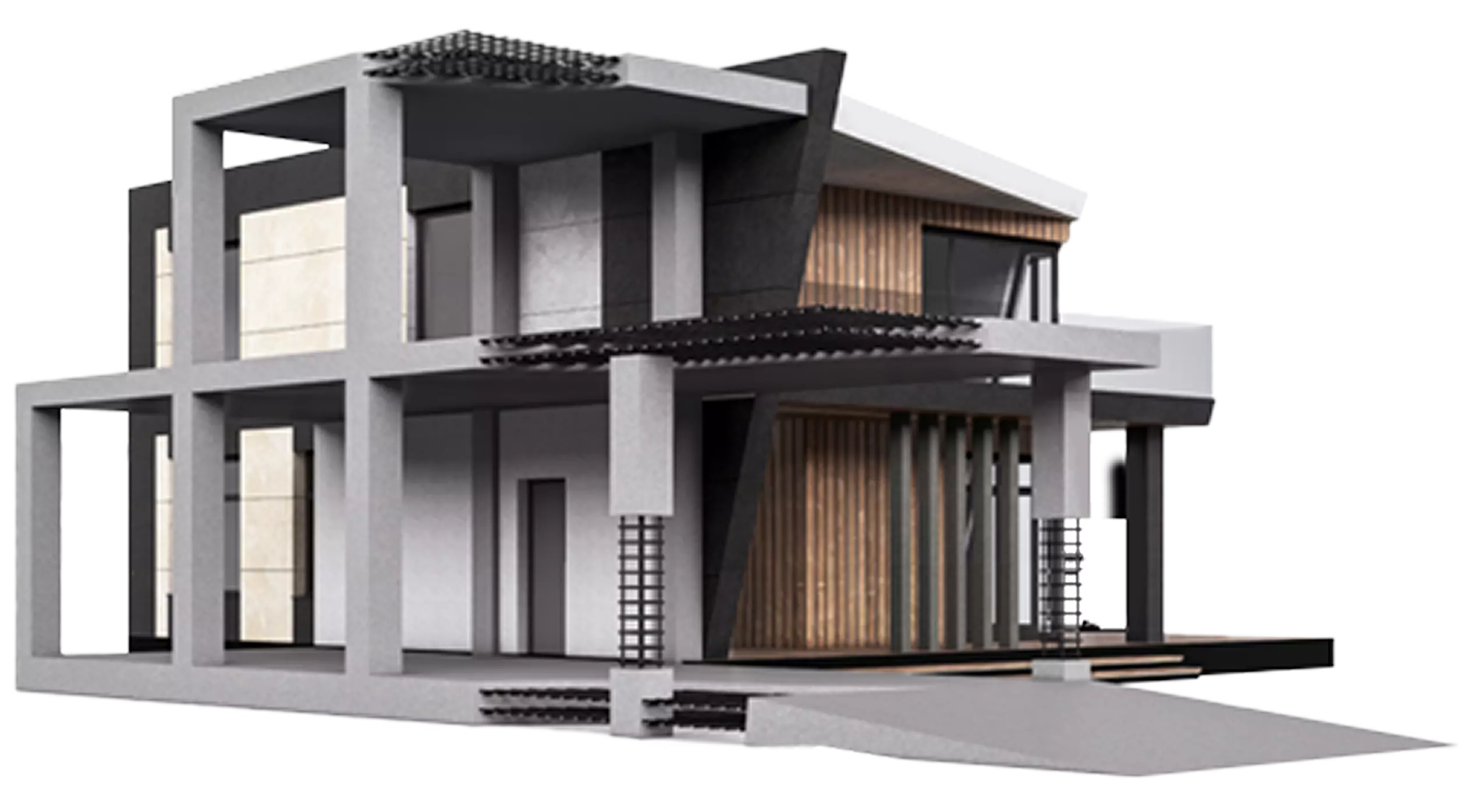

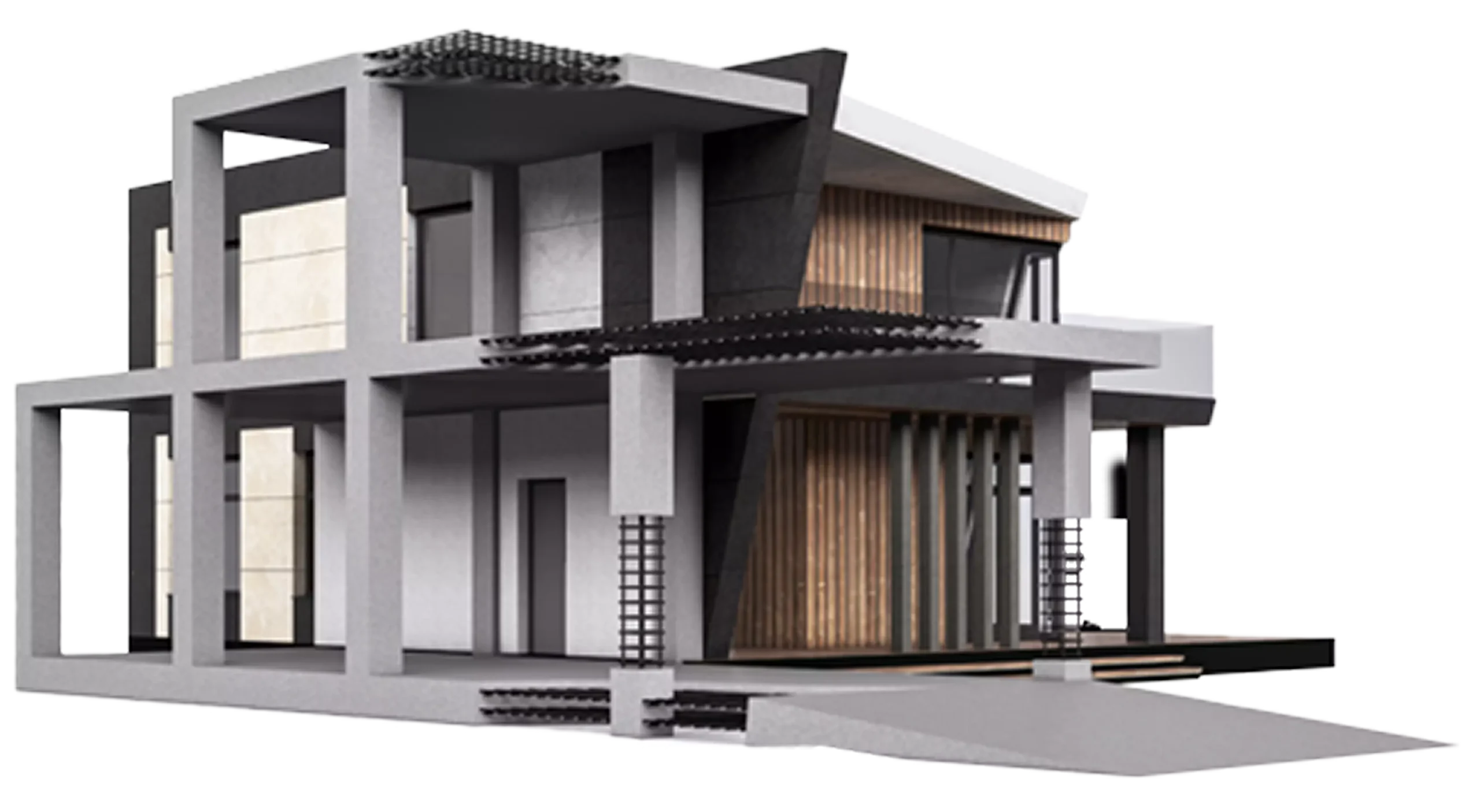

Для возведения монолитного каркаса применяется тяжелый бетон классов по прочности на сжатие В15–В30, соответствующий ГОСТ 26633-2015 «Бетоны тяжелые и мелкозернистые. Технические условия». Бетонная смесь доставляется автобетоносмесителями и подается бетононасосами. Укладка смеси в вертикальные элементы (колонны, пилоны, участки стен) ведется слоями с обязательным глубинным виброуплотнением для устранения каверн и обеспечения однородности структуры. Горизонтальные элементы – плиты перекрытий и покрытия, балки – бетонируются одновременно с формированием монолитных узлов сопряжения. Применение ребристой плиты или безбалочной схемы определяется с учетом архитектурных решений. Плоская кровля здания выполняется в виде монолитной плиты покрытия с последующей укладкой уклонообразующего слоя из экструдированного пенополистирола, армированной цементно-песчаной стяжки и двухслойного гидроизоляционного ковра, что обеспечивает герметичность и долговечность верхнего контура здания.
Преимущества:
- Прочность и долговечность
Повышенная несущая способность
- Гибкость архитектурных решений
Реализация сложных форм и нестандартных конфигураций
- Скорость строительства
Возведение каркаса и перекрытий здания ~ 2,5 месяца

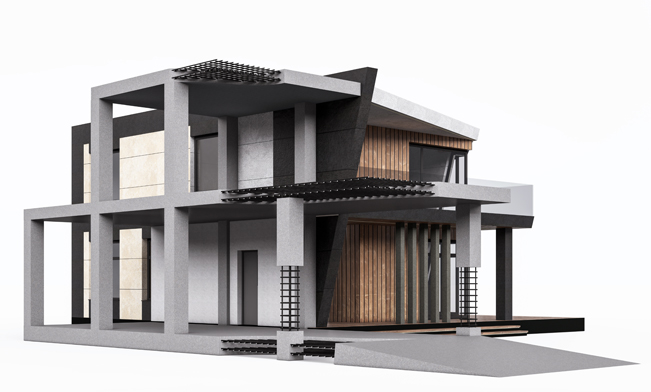

Скорость возведения каркаса достигается за счет поточной организации работ. Цикл бетонирования типового этажа, включающий установку опалубки, армирование и укладку смеси, занимает от семи до десяти дней. Для Москвы и Московской области, где строительный сезон ограничен погодными условиями, технология монолитного строительства допускает производство работ в зимний период с применением бетонов с противоморозными добавками, методов электропрогрева и устройства тепляков согласно СП 435.1325800 «Конструкции бетонные и железобетонные монолитные. Правила производства и приемки работ». Готовый каркас представляет собой цельную бесшовную конструкцию, пространственная жесткость которой исключает появление локальных деформаций в узлах сопряжения. Отсутствие несущих внутренних стен позволяет реализовать свободную планировку с пролетами до 6 - 8 метров, консольными вылетами и помещениями сложной геометрии.
На всех этапах монолитного строительства осуществляется строгий технический надзор в соответствии с СП 48.13330 «Организация строительства». Входной контроль материалов включает проверку паспортов и сертификатов на арматуру, бетонную смесь и комплектующие, а также проведение выборочных лабораторных испытаний для подтверждения заявленных характеристик. Операционный контроль фиксирует соблюдение геометрических параметров, защитного слоя и режимов твердения бетона. Приемочный контроль подтверждает прочность бетона неразрушающими методами и испытанием контрольных образцов. Расчетный срок службы монолитного железобетонного каркаса, запроектированного согласно СП 63.13330 и возведенного с соблюдением технологических регламентов, составляет не менее 50 лет, что регламентируется ГОСТ 27751-2014 «Надежность строительных конструкций и оснований. Основные положения». Железобетон является негорючим материалом и выполняет функцию пассивной противопожарной преграды, повышая безопасность здания.

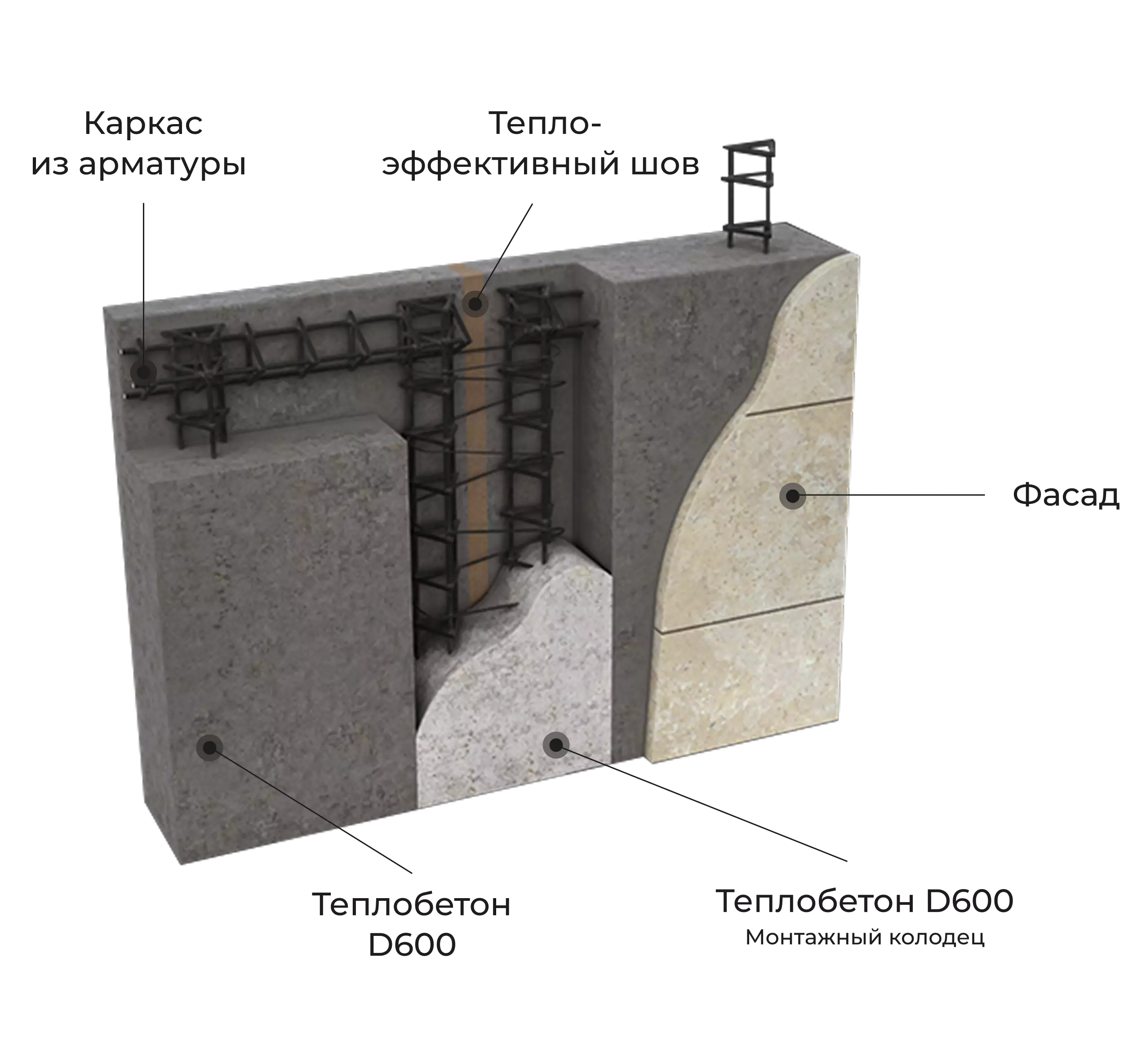

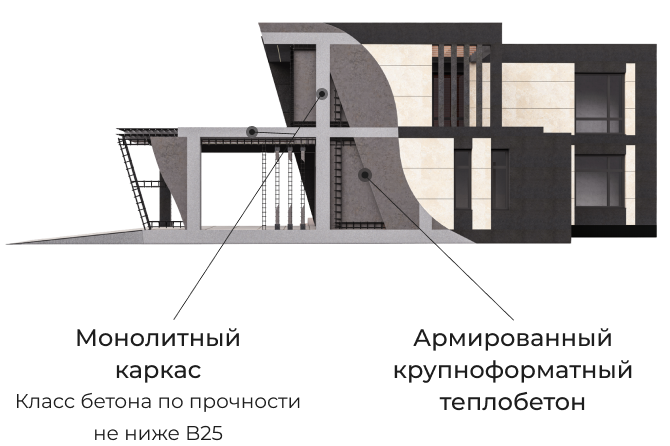

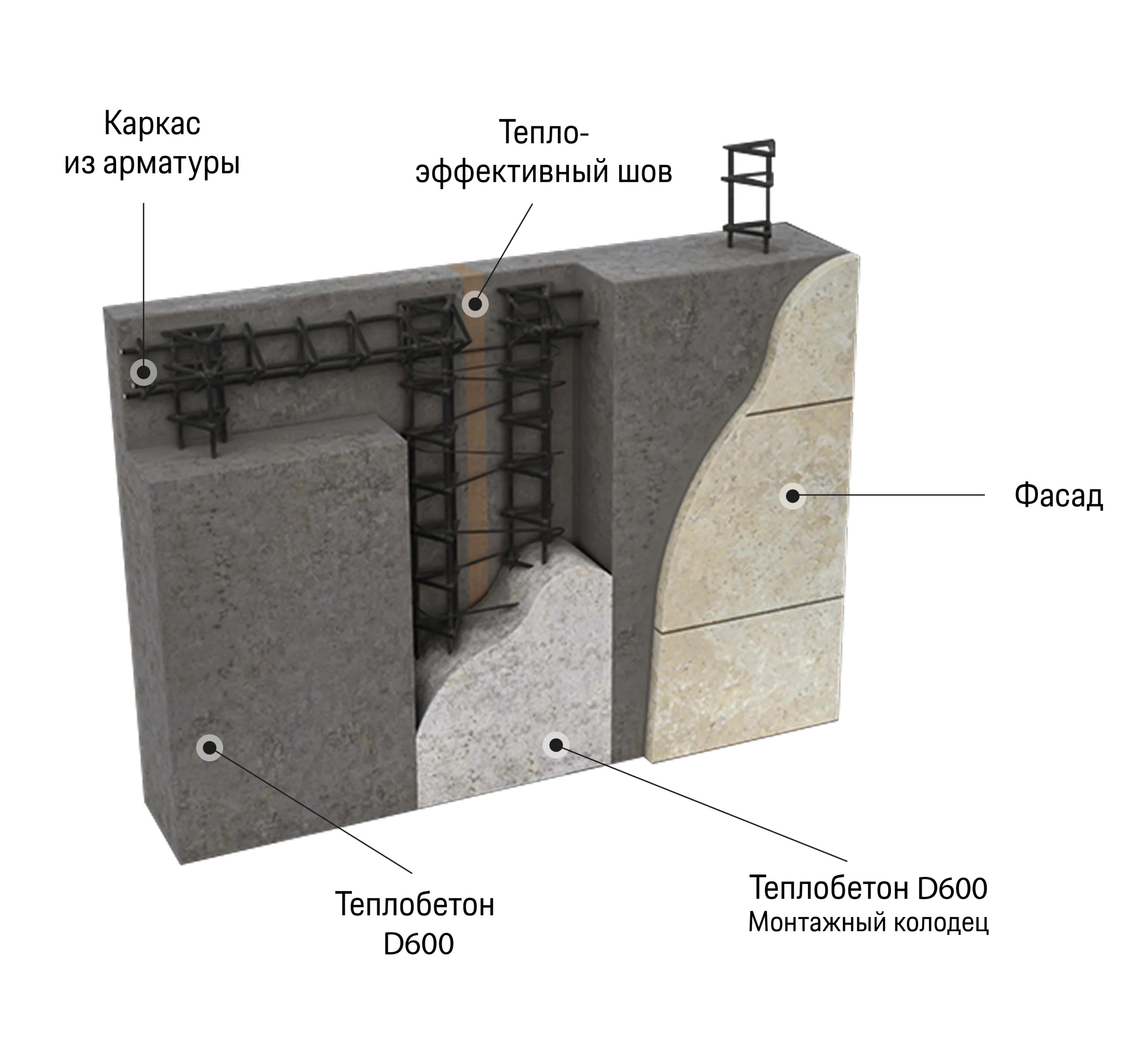

Стеновой материал – энергоэффективный армированный крупноформатный теплобетон
Минимальное количество швов повышает однородность всей стеновой поверхности, в связи с чем обеспечивается большая энергоэффективность и минимизируется появление «мостиков холода».
Теплобетон представленной марки является не горючим. Данный материал препятствует распространению огня. Все изделия изготовлены в заводских условиях. Геометрические размеры и качество поверхности соответствует заданному стандарту.
Преимущества:
- Не требует утепления
- Повышенная шумоизоляция
- Высокая скорость монтажа
- Водопоглощение менее 4%
Заполнение монолитного железобетонного каркаса выполняется армированными крупноформатными панелями из теплоэффективного бетона на цементном вяжущем с заполнителем из гранул вспененного полистирола – теплобетона. Материал производится и испытывается согласно ГОСТ Р 51263-2012 «Полистиролбетон. Технические условия». Технические условия». Комбинация цементной матрицы и легкого заполнителя формирует ячеистую структуру с замкнутыми воздушными порами, что определяет уникальный баланс теплофизических и прочностных свойств. Коэффициент теплопроводности теплобетона плотностью D600 в эксплуатационных условиях составляет 0,2 Вт/(м·°С), что при толщине конструкции 400 мм обеспечивает приведенное сопротивление теплопередаче R0 > 2,15 м²·°С/Вт. Данное значение удовлетворяет базовым и поэлементным требованиям СП 50.13330 «Тепловая защита зданий» для климатических условий Московского региона без применения дополнительных утеплителей, пароизоляционных мембран и вентилируемых зазоров. Однослойная стена из теплобетона исключает характерные для многослойных систем риски накопления конденсата, снижения теплотехнических показателей со временем и расслоения конструкции. Однородность стеновой поверхности, достигаемая за счет крупного формата панелей, сводит к минимуму количество горизонтальных и вертикальных растворных швов. Швы выполняются по клеевому составу на цементной основе, исключающем образование термомостов. Минимизация мостиков холода подтверждается теплотехническим расчетом температурных полей узлов сопряжения панелей друг с другом и с монолитным каркасом. Пожарно-технические характеристики теплобетона являются существенным преимуществом при строительстве коттеджей, где соблюдение противопожарного режима строго регламентировано. Благодаря цементной матрице материал классифицируется как негорючий (группа НГ по ГОСТ 30244-94 «Материалы строительные. Методы испытаний на горючесть»), не распространяет пламя и не выделяет токсичных продуктов при нагреве. Конструкции из теплобетона выполняют функцию противопожарных преград в соответствии с требованиями Федерального закона № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» и СП 2.13130 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты», обеспечивая необходимый предел огнестойкости без дополнительной огнезащитной обработки. Заводское изготовление панелей гарантирует стабильность геометрических размеров, плоскостности и качества поверхностей, соответствующих допускам, установленным ГОСТ 13015-2012 «Изделия бетонные и железобетонные для строительства. Общие технические требования». Плотность D600 обеспечивает класс бетона по прочности на сжатие не ниже В2.5, что в сочетании с армированием стальными каркасами придает панели конструкционную целостность и прочность при транспортировке и монтаже. Высокая скорость монтажа достигается за счет применения кранового оборудования и крепежных систем, адаптированных для укрупненной сборки. Панель фиксируется к закладным деталям и выпускам арматуры монолитного каркаса гибкими нержавеющими связями, исключающими появление коррозионных процессов в зоне контакта. Водопоглощение материала не превышает 4% по массе, что подтверждается протоколами испытаний согласно ГОСТ 12730.3-2020 «Бетоны. Метод определения водопоглощения». Низкое капиллярное впитывание защищает стену от увлажнения при косых ливневых дождях в период отделочных работ, при этом паропроницаемость сохраняется на уровне, достаточном для естественной диффузии водяного пара из помещений, поддерживая комфортный влажностный баланс. Акустические характеристики стены из теплобетона обеспечивают индекс изоляции воздушного шума Rw на уровне 52–54 дБ, что превышает нормативные требования СП 51.13330.2011 «Защита от шума» для жилых зданий. Применение панелей в качестве внутренних стен позволяет реализовать эффективное зонирование пространства. По наружной грани стенового материала, после завершения усадочных процессов, устраивается фасадная система с применением керамических фасадов на основе гибкой керамики или композитных материалов, интегрированная со скрытым архитектурным освещением, подчеркивающим геометрию и объем здания. Теплобетонное основание при этом выполняет все несущие и теплозащитные функции, не требуя дополнительного конструктива для крепления облицовки.
Проектирование
На данном этапе выполняется сборка расчетной схемы здания с учетом технологии крупноформатного строительства из армированного теплобетона. Задаются жесткости, граничные условия, нагрузки и воздействия, описывающие условия эксплуатации проектируемого здания для дальнейшего анализа работы конструкций как в комплексе, так и по отдельности.
Учитываются постоянные нагрузки от собственного веса конструкций, полезные нагрузки на перекрытия в соответствии с СП 20.13330 «Нагрузки и воздействия», снеговые нагрузки для III снегового района и ветровые нагрузки для I ветрового района согласно картам районирования. Климатические параметры принимаются по СП 131.13330 «Строительная климатология», что позволяет корректно задать температурные воздействия на несущий каркас и ограждающие конструкции. Инженерно-геологические изыскания, выполненные в рамках работ нулевого цикла и оформленные согласно СП 446.1325800 «Инженерно-геологические изыскания для строительства», предоставляют данные о напластовании грунтов, их физико-механических характеристиках, уровне подземных вод и агрессивности среды. Эти параметры являются исходными для расчета основания по двум группам предельных состояний в соответствии с СП 22.13330 «Основания зданий и сооружений». Результаты статического и динамического (при необходимости) расчетов проверяются на соответствие требованиям всего комплекса действующих нормативных документов, регламентирующих безопасность зданий. В перечень обязательных для проверки документов входят: Федеральный закон № 384-ФЗ «Технический регламент о безопасности зданий и сооружений», ГОСТ 27751-2014 «Надежность строительных конструкций и оснований», СП 20.13330 «Нагрузки и воздействия», СП 22.13330 «Основания зданий и сооружений», СП 63.13330 «Бетонные и железобетонные конструкции», СП 15.13330 «Каменные и армокаменные конструкции», СП 50.13330 «Тепловая защита зданий», СП 70.13330.2012 «Несущие и ограждающие конструкции». Соблюдение указанных норм является обязательным условием для последующего технического надзора и приемки объекта.

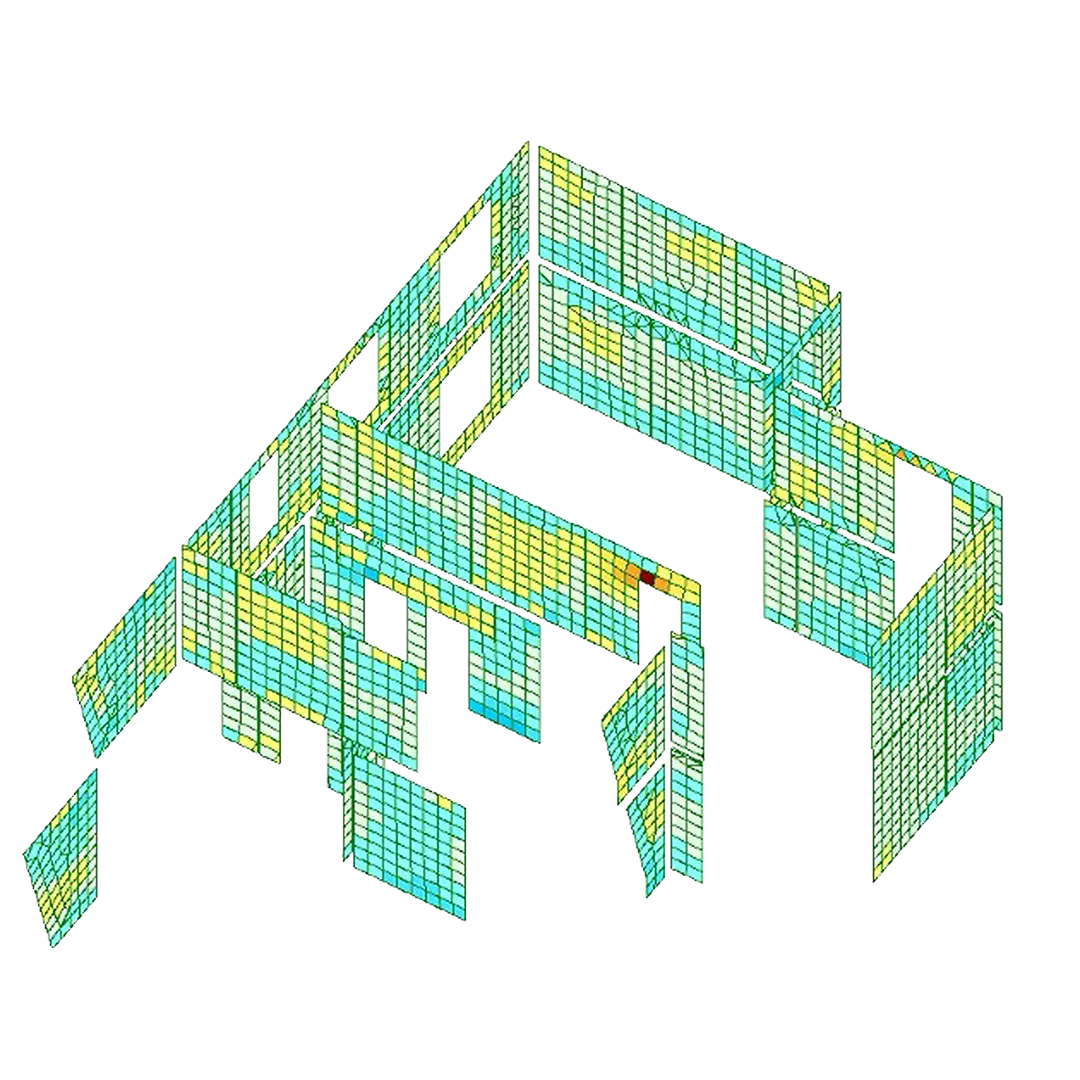

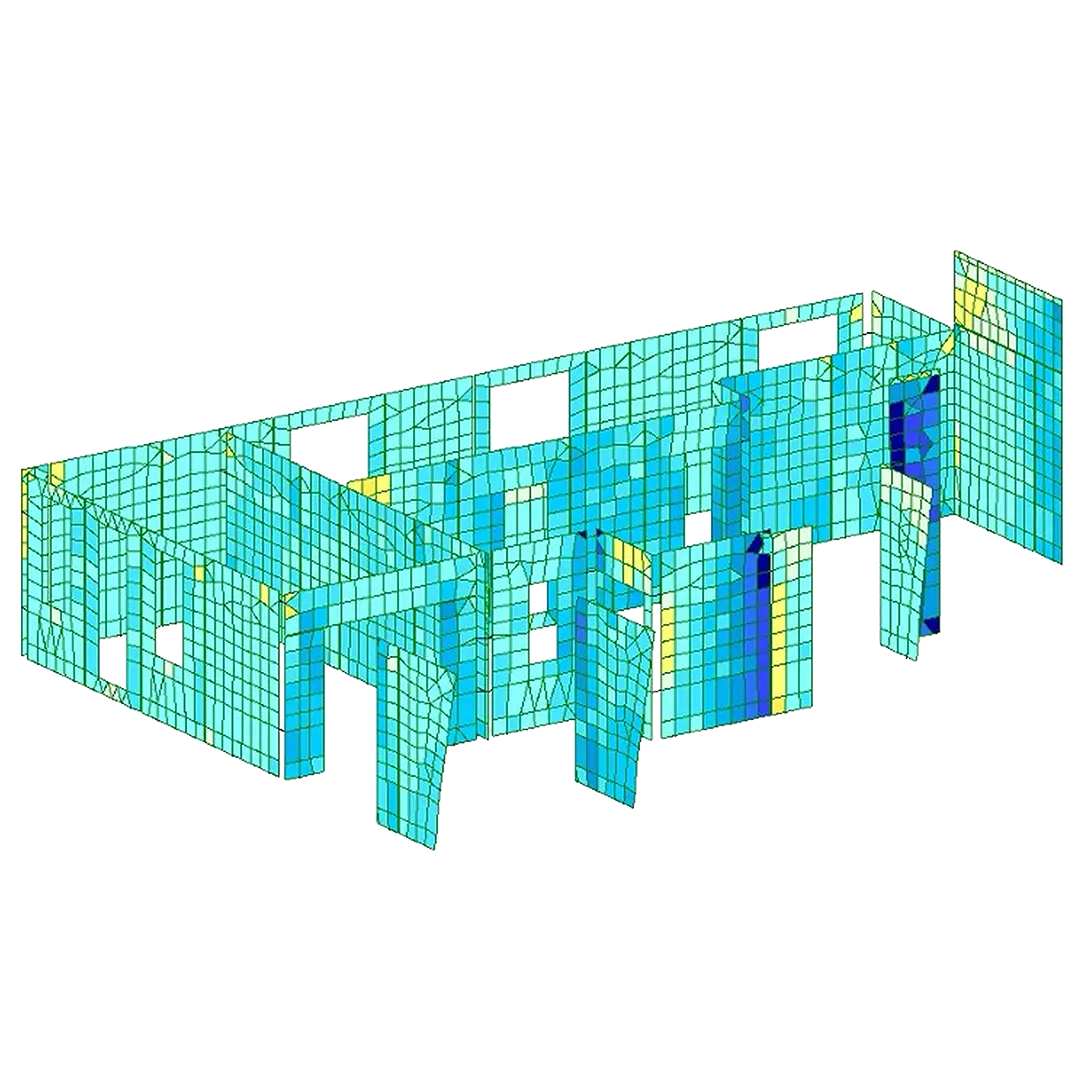

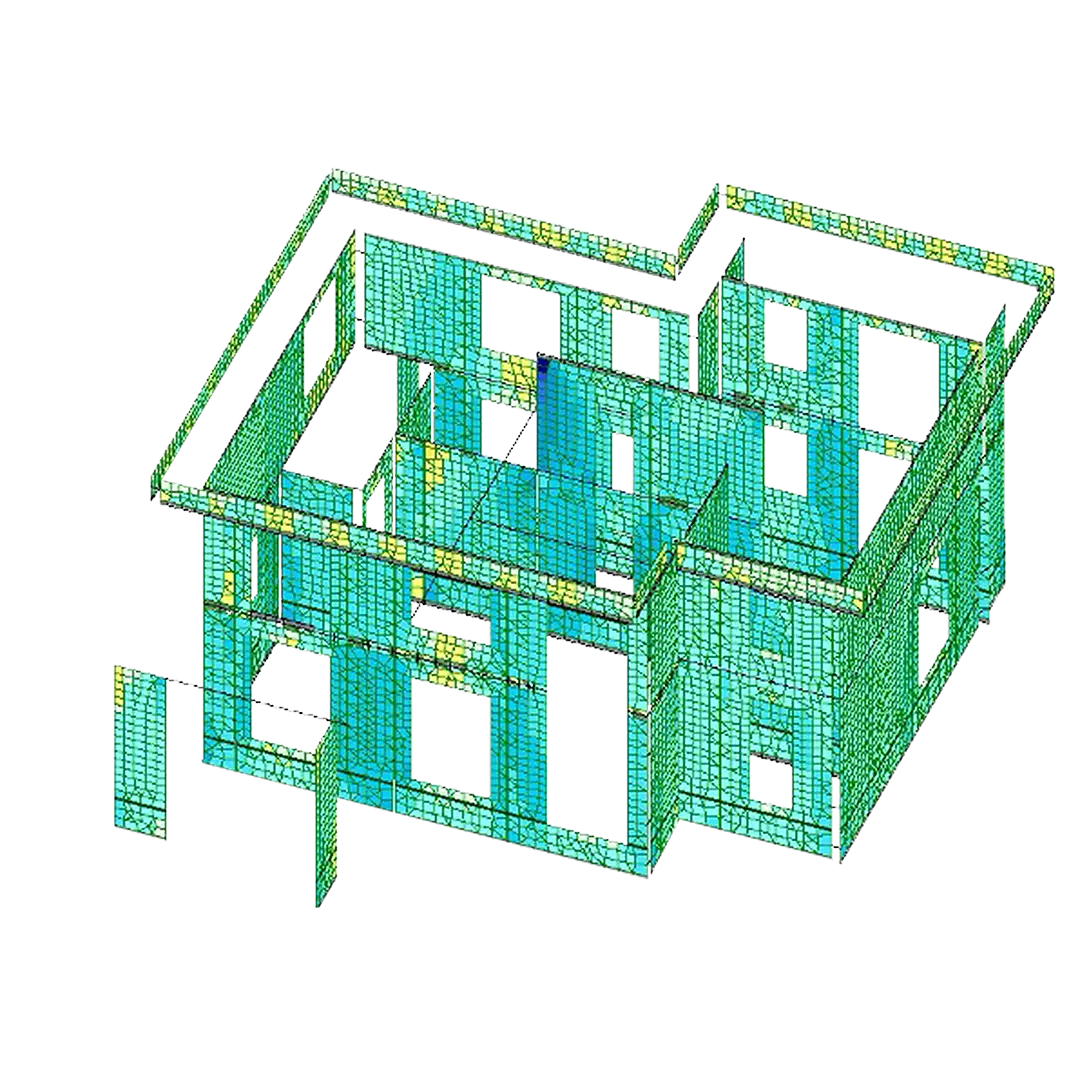

Мозаика напряжений.
Распределение напряжений
в конструкции
Для фундаментной плиты анализ полей изгибающих моментов и поперечных сил выявляет зоны концентрации усилий под колоннами и в местах опирания ребер, где назначается дополнительное армирование. В вертикальных несущих элементах эпюры нормальных сил демонстрируют передачу нагрузки от покрытия к основанию, а изополя напряжений в плитах перекрытий указывают на участки с максимальными прогибами. Пространственная работа каркаса, включающего колонны, участки стен и балки, обеспечивает перераспределение пиковых усилий и исключает прогрессирующее разрушение при гипотетическом локальном отказе одного элемента.
Проектирование несущего каркаса.
Раскладка стенового материала

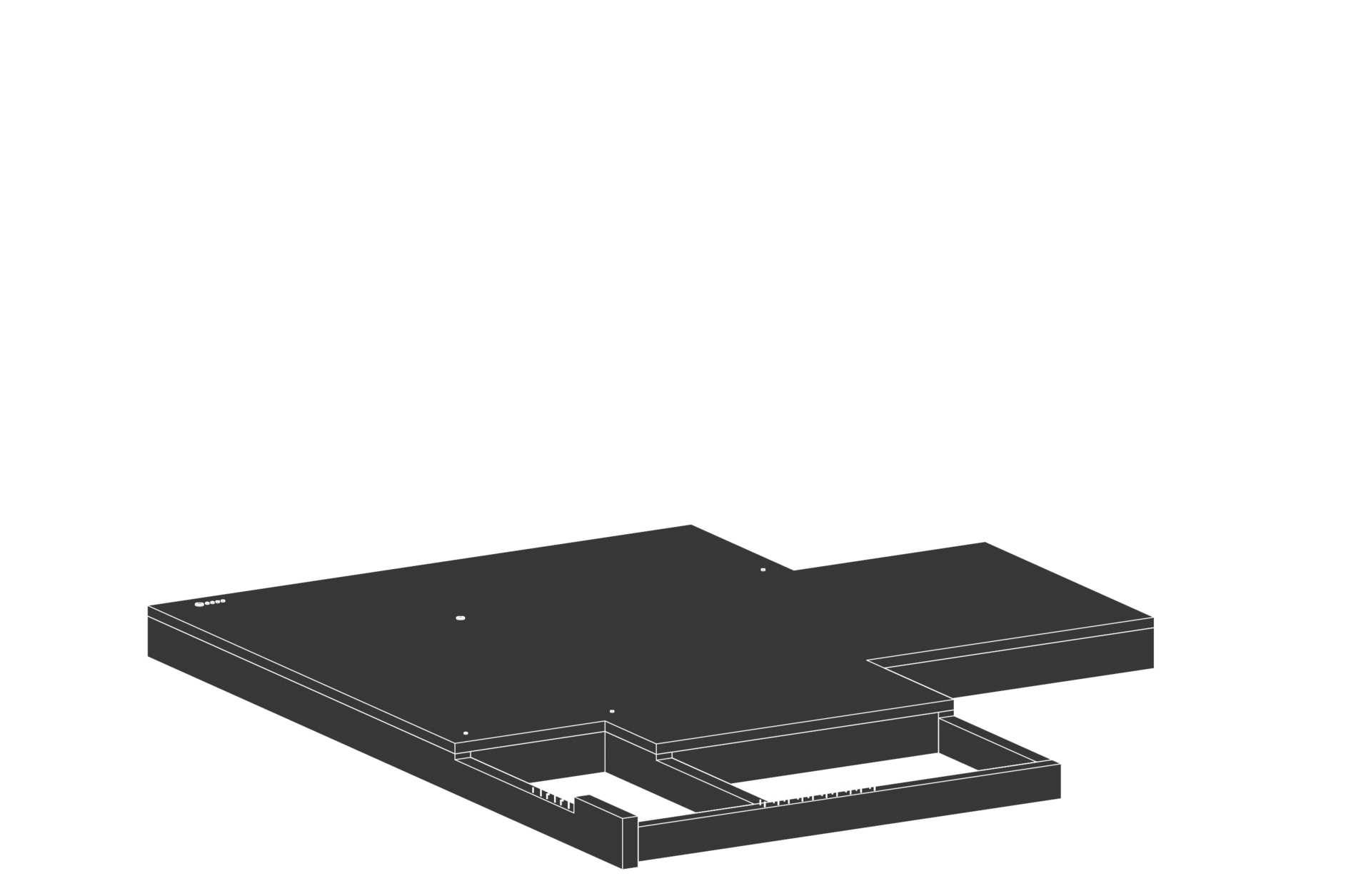

На основании верифицированной расчетной схемы осуществляется конструирование монолитного каркаса. Определяются сечения колонн (типовые размеры от 300×300 мм до 400×600 мм), толщина монолитных стен и пилонов (180–250 мм), толщина плит перекрытий и покрытия (180–220 мм), а также геометрия балок при балочной схеме. Одновременно разрабатывается схема раскладки крупноформатных панелей теплобетона, формирующая тепловой контур этажа. Учитываются проемы для панорамного остекления, дверей и инженерных коммуникаций. Привязка раскладки к координационным осям каркаса и отметкам перекрытий позволяет минимизировать подрезку на площадке.

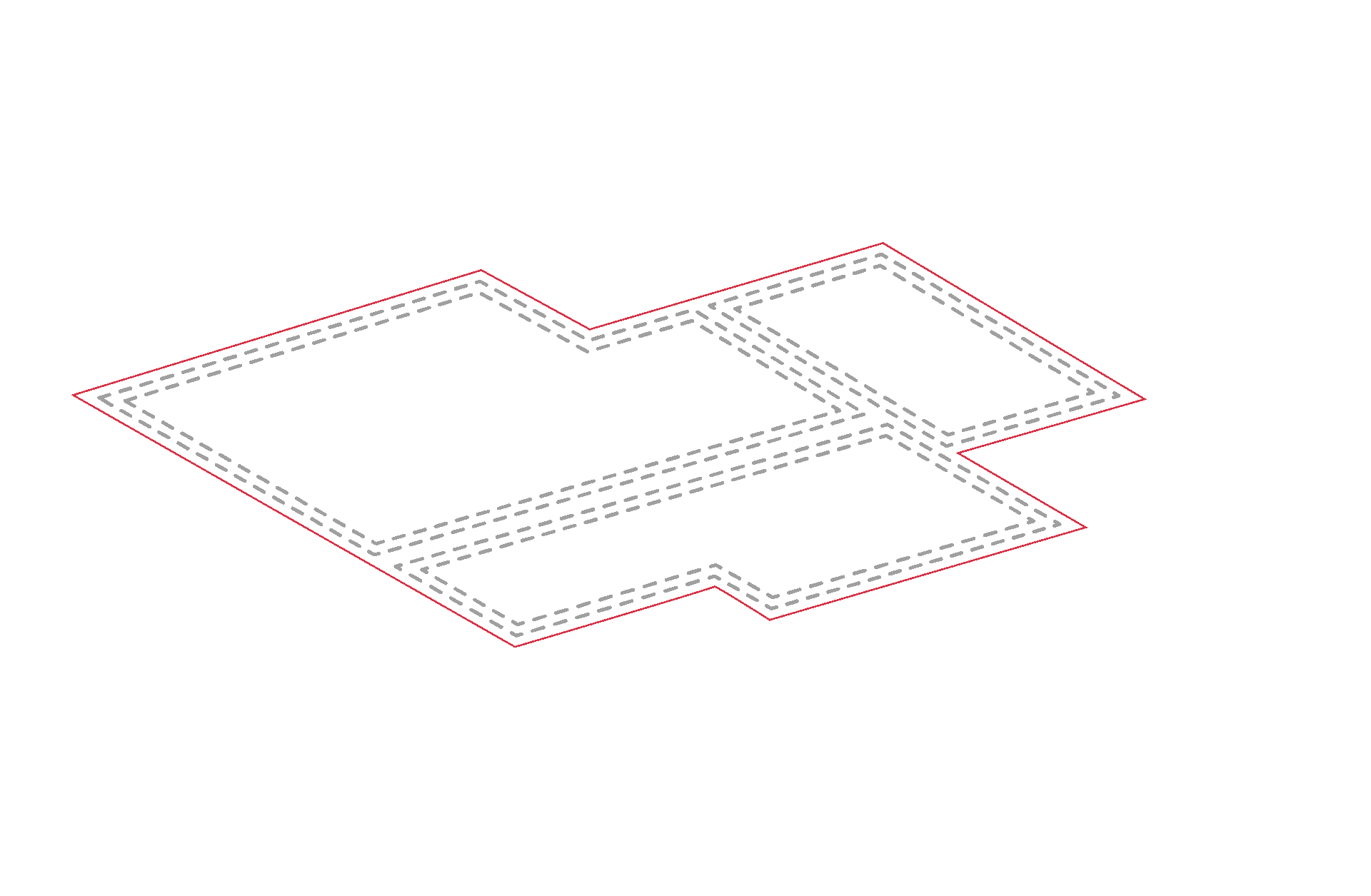

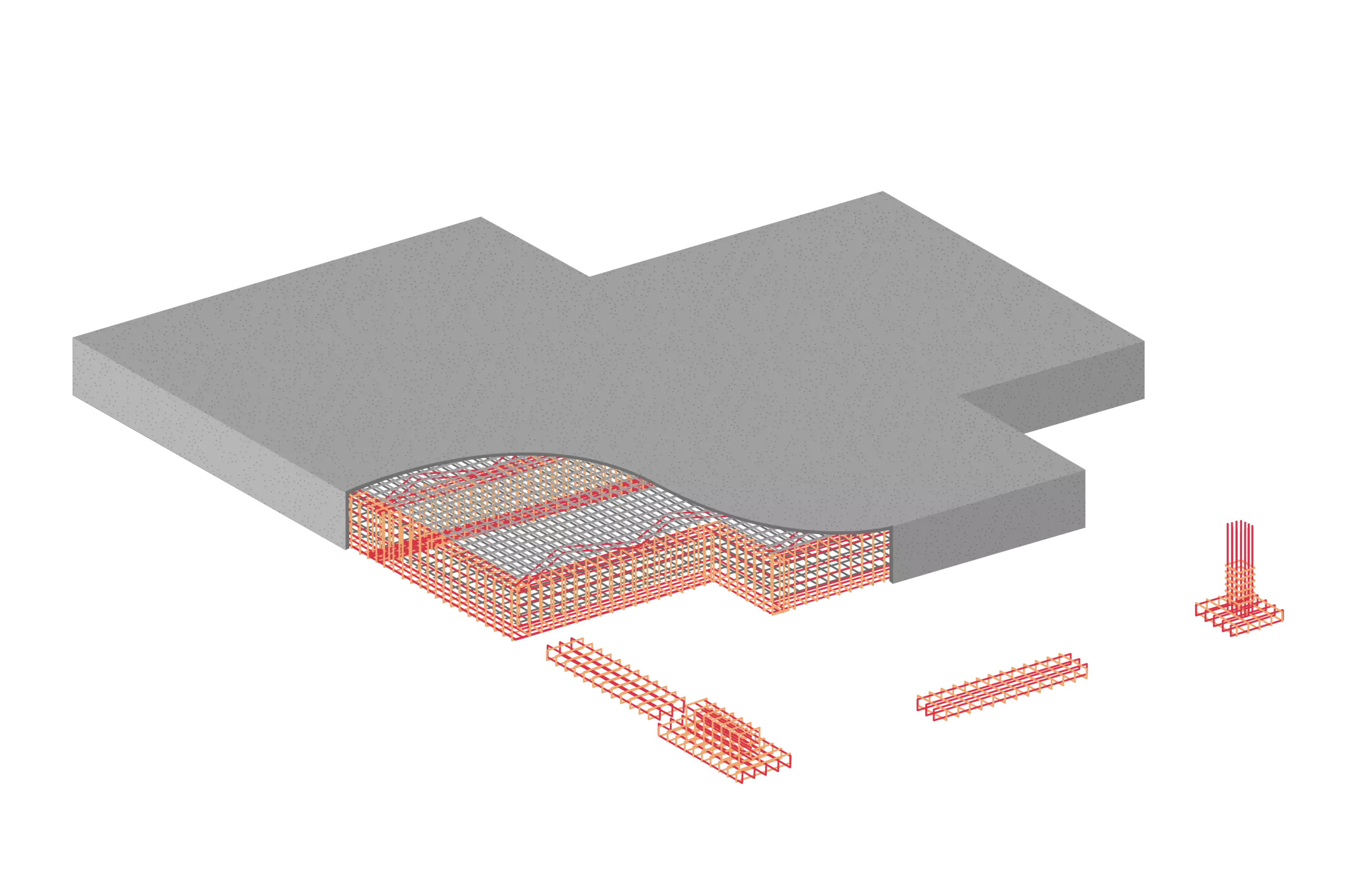

Армирование
фундаментной плиты

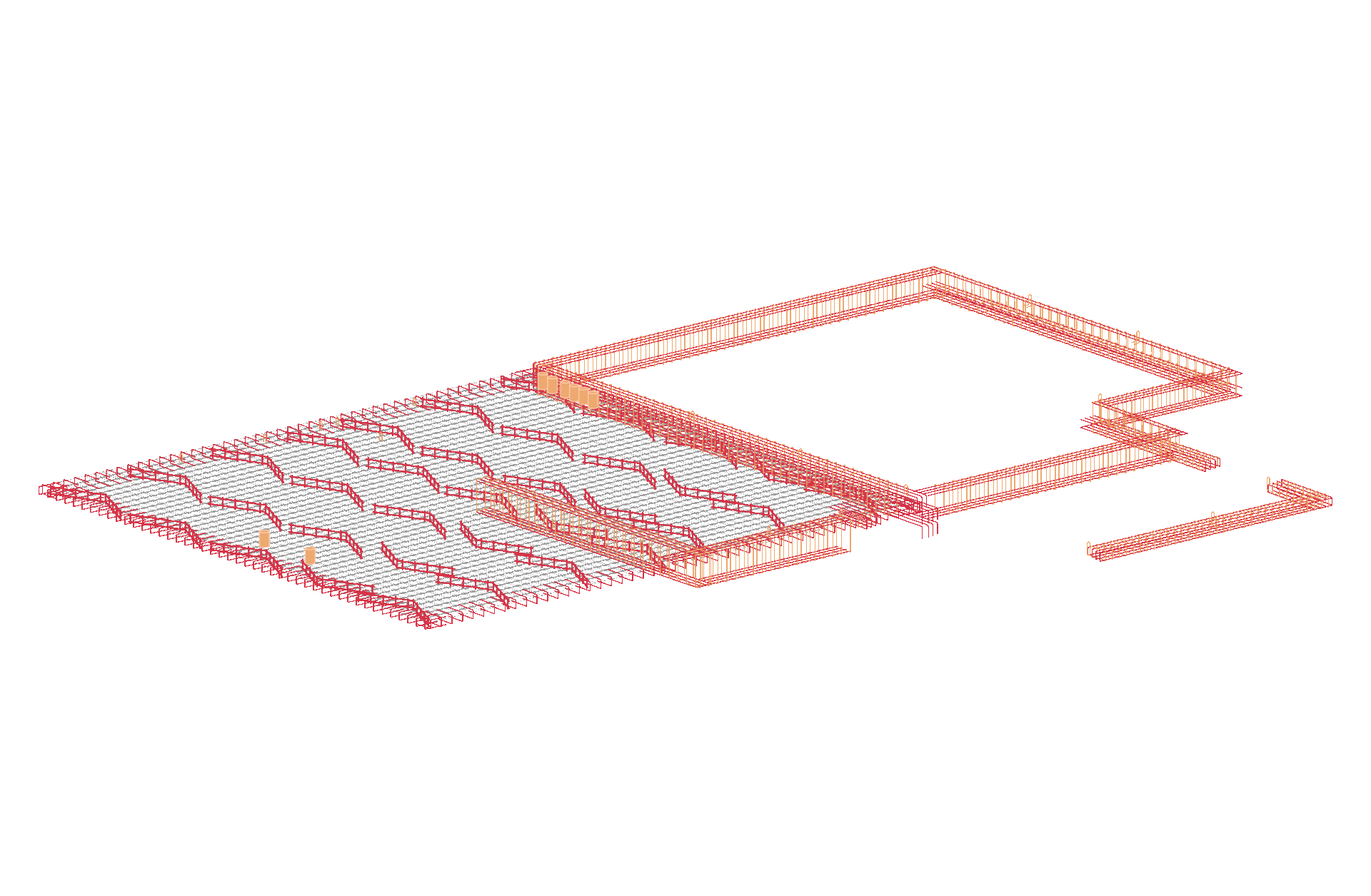

Ребристая монолитная плита армируется двумя ярусами сеток в плитной части и пространственными арматурными каркасами в ребрах. Нижняя рабочая арматура сетки воспринимает растягивающие усилия от реактивного давления грунта, верхняя – моменты в пролете от нагрузки на перекрытия вышележащих этажей. Шаг стержней в плите не превышает 200 мм, диаметр определяется расчетом и, как правило, составляет 10–16 мм. В ребрах (ленточной части) устанавливаются пространственные каркасы с продольными стержнями диаметром 10–18 мм и поперечным армированием хомутами с шагом, исключающим выпучивание при сжатии. В зоне сопряжения ребра с плитой выполняется анкеровка арматуры с отгибами или открытыми хомутами, часть которых уходит в тело ребра. Выпуски вертикальной арматуры для последующего возведения колонн и стен каркаса фиксируются в теле плиты с перепуском, обеспечивающим нахлесточное соединение без сварки в соответствии с СП 63.13330.
Армирование несущих колонн и стен, межэтажных перекрытий и покрытия, железобетонных балок
Колонны каркаса армируются пространственными сварными или вязаными каркасами из четырех продольных стержней периодического профиля класса А500С, объединенных замкнутыми хомутами. Диаметр продольной арматуры варьируется от 10 до 18 мм в зависимости от воспринимаемого усилия. В монолитных пилонах и участках стен устанавливается двухстороннее вертикальное армирование стержнями с шагом 200 мм, соединенное горизонтальными поперечными связями и шпильками. Плиты перекрытий и покрытия армируются вязаными сетками с основной рабочей арматурой в пролетах и дополнительными надопорными стержнями в зоне сопряжения с колоннами (противопродавливающее армирование). При проектировании балок формируются каркасы с нижней рабочей арматурой в растянутой зоне и верхней конструктивной, а также поперечное армирование для восприятия скалывающих напряжений. Все стыки арматуры выполняются внахлест без сварки, с длиной перепуска, регламентированной СП 63.13330, что упрощает производство и уменьшает термическое воздействие на металл.

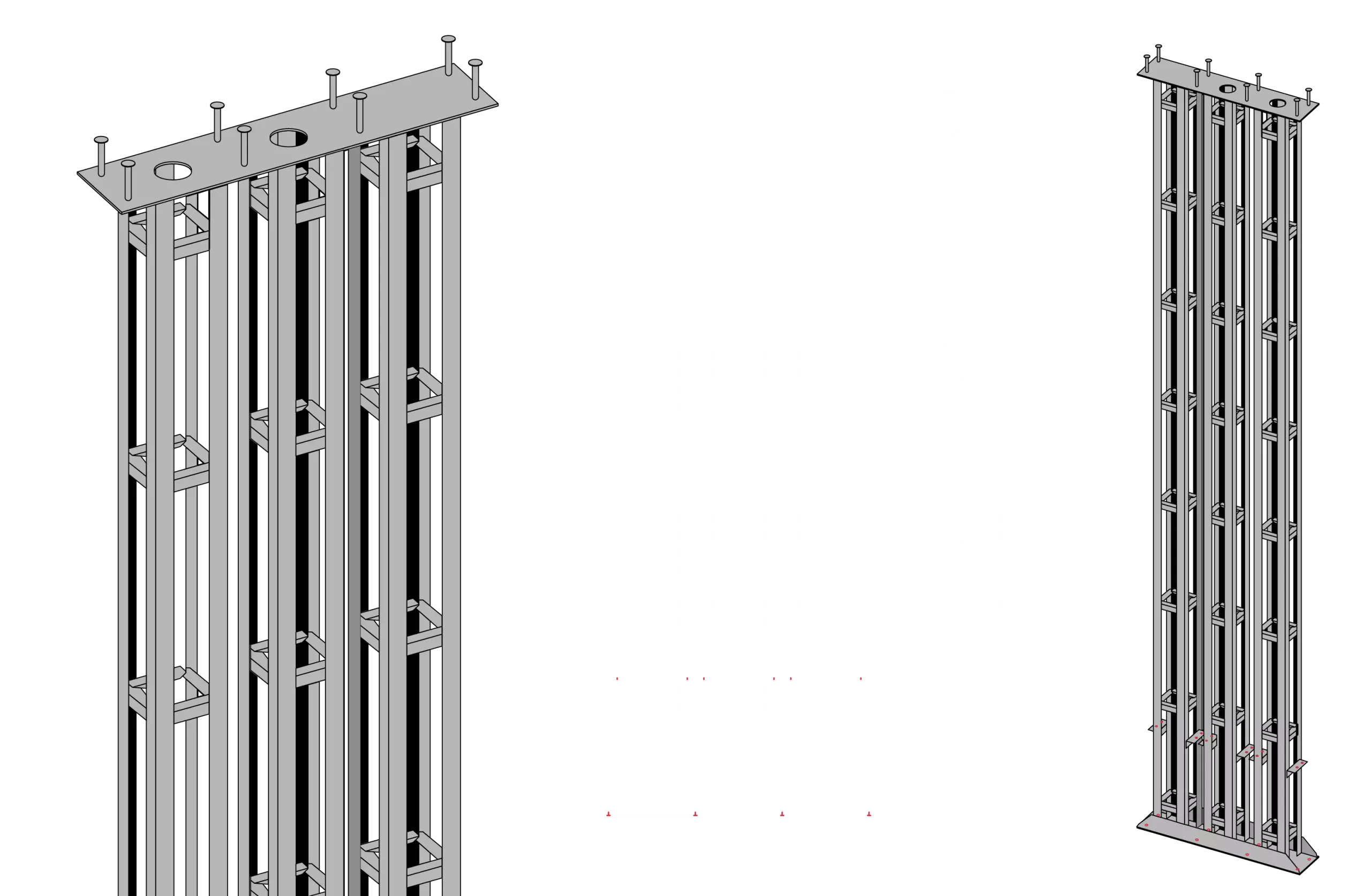

Металлические несущие конструкции
В составе каркаса здания стальные несущие конструкции применяются дифференцированно для решения специфических архитектурных и конструктивных задач. Стальные стойки из прокатных прямоугольных труб по ГОСТ 27772-2015 «Прокат для строительных стальных конструкций. Общие технические условия» используются в качестве промежуточных опор для перекрытия больших пролетов в зонах панорамного остекления или для поддержки навесов и балконов. Открытые металлические балки и колонны, видимые в интерьере, выполняются с повышенными требованиями к качеству поверхности и лакокрасочному покрытию. Антикоррозионная защита осуществляется в соответствии с СП 28.13330 «Защита строительных конструкций от коррозии» путем горячего цинкования или нанесением эпоксидных грунтовок и финишных эмалей. Узлы сопряжения металла с железобетоном проектируются с применением стальных закладных деталей, анкеруемых в бетон, и болтовых соединений на высокопрочных болтах согласно СП 16.13330 «Стальные конструкции», что обеспечивает контролируемую передачу усилий и ремонтопригодность. Интеграция металлических конструкций в монолитный каркас расширяет вариативность архитектурных решений, позволяет создавать легкие навесные фасады с керамическими и композитными материалами, а также формирует эстетику интерьера с подчеркнутыми элементами. В совокупности с армированным теплобетоном и монолитным железобетоном, стальные элементы дополняют силовую схему здания, не нарушая теплотехнической однородности и принципа бесшовности, лежащего в основе технологии строительства энергоэффективных коттеджей бизнес-класса.

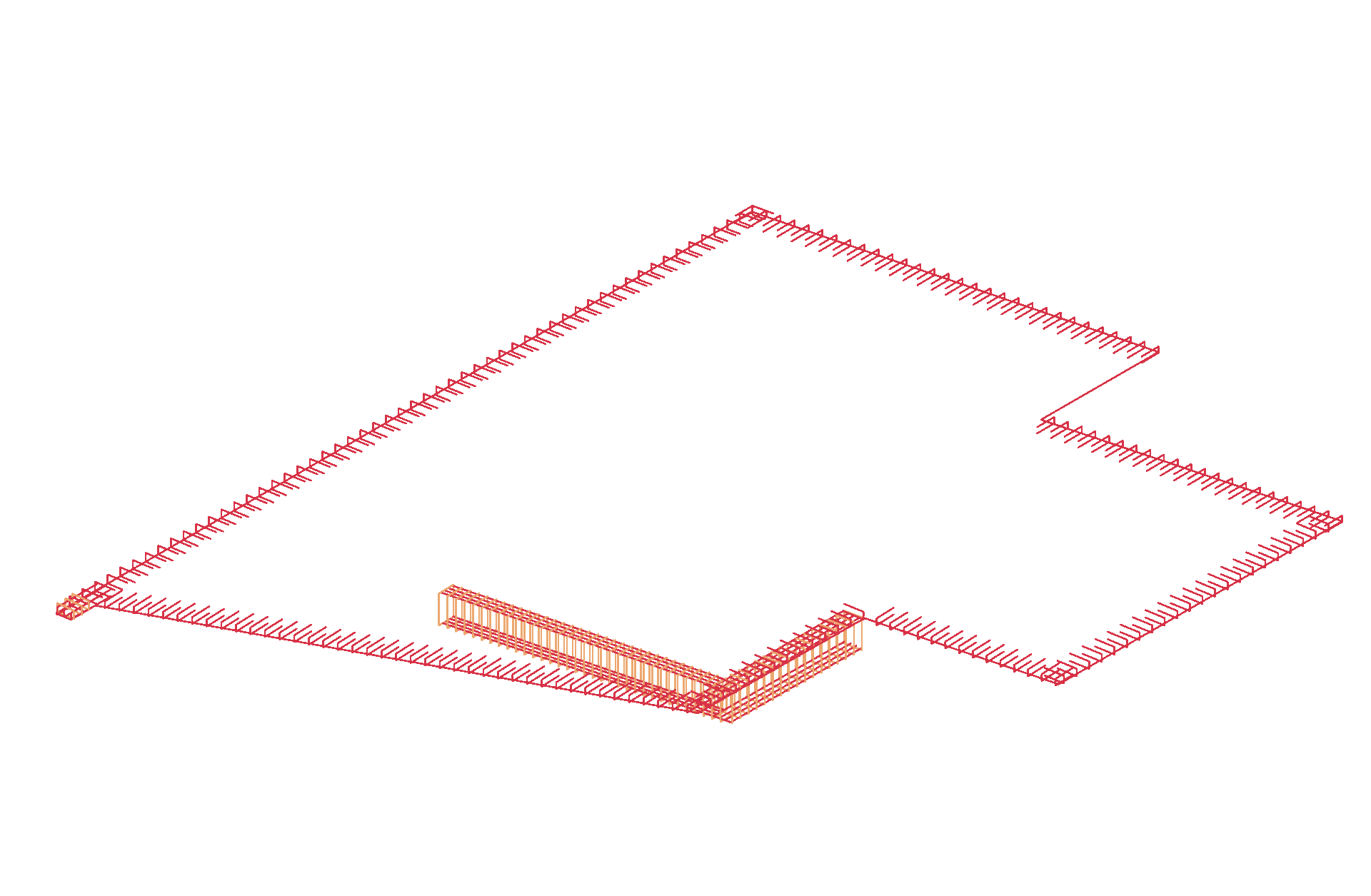

Армирование железобетонного покрытия и балок
Армирование нижней и верхней частей конструкций (например, плит перекрытия, балок или фундаментов) — это важный этап в строительстве, который обеспечивает прочность и устойчивость сооружения.
Нижнее армирование используется в конструкциях, которые работают на изгиб, например, в плитах перекрытия или балках. Основная цель — компенсировать растягивающие усилия, которые возникают в нижней части конструкции под нагрузкой.
Верхнее армирование применяется в местах, где возникают сжимающие усилия или отрицательные моменты (например, в опорных зонах балок или плит).
